Giacomini Proportionales Polyphosphat-Dosiergerät R142DP 1/2 F R142DX003

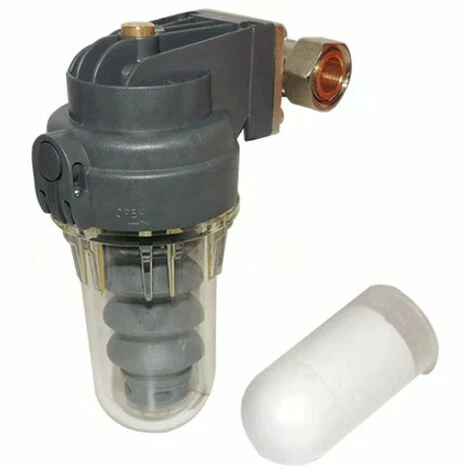

Proportionales Polyphosphat-Dosiergerät Giacomini R142DP 1/2 “F Anschluss für die Dosierung von Polyphosphaten auf der Kaltwasser-Zulaufleitung aus dem Aquädukt, um die Anlagen vor Kalk und Korrosion zu schützen.



Ausgestattet mit schwenkbarem Einlass-/Auslassstutzen (in 90°-Schritten), um die Installation zu erleichtern.

Das Proportional-Dosiergerät R142DP wird vor dem Kessel (oder Brauchwassererzeuger) an der Kaltwasserzuleitung von der Wasserleitung installiert und dient der Kalk- und Korrosionsschutzbehandlung von hydraulischen Systemen zur Brauchwassererzeugung.



Vorteile:

• Das proportionale Polyphosphat-Dosiergerät R142DP entspricht dem Ministerialerlass 25/2012.
• Der proportionale Polyphosphat-Dosierer R142DP hat eine starke Anti-Kalk-Wirkung bis zu einer Wasserhärte von etwa 25/30°f. Bei höheren Werten wird empfohlen, einen Wasserenthärter in Kombination mit der Dosieranlage zu installieren.



Merkmale:

• Anwendungsflüssigkeit: Wasser
• Temperaturbereich: 5÷30 °C
• Maximaler Betriebsdruck: 7 bar
• Maximale Durchflussmenge: 20 l/min
• Einstellbarer Einlass- und Auslassanschluss (in 90°-Schritten)
• Integriertes automatisches Bypass-System



Materialien:

• Drehgelenk: Messing verchromt
• Oberkörper: PA66-GF30
• Becher: PA
• Faltenbalg: lebensmittelechtes NBR
• O-Ring: Lebensmittelgeeignetes NBR



Funktionsweise:

Das im Heizkessel erhitzte Brauchwasser erfährt einen plötzlichen Temperaturanstieg, der aufgrund der darin enthaltenen Kalzium- und Magnesiumsalze eine chemische Reaktion auslöst, die zur Bildung von Kalk und Korrosion in den Leitungen führt. Mit dem Proportionaldosierer wird ein Teil des in den Kessel eintretenden Wassers behandelt und mit Natrium- und Kaliumphosphaten angereichert, die in den Rohren einen Schutzfilm bilden, der sie vor Kalkablagerungen schützt. Das Dosiergerät R142DP ist mit einem Umlenkventil ausgestattet, das automatisch arbeitet: Es schließt sich, wenn der Becher zu Wartungszwecken geöffnet wird, und öffnet sich automatisch, wenn der Becher aufgehängt wird. Bei geöffnetem Ventil tritt ein Teil des Wasserstroms aus dem Aquädukt in den Tumbler ein, wird vom Saugbalg angesaugt und zusammen mit einer dem Durchfluss entsprechenden Menge an Polyphosphaten wieder in die Verteilungsleitung eingeleitet (Venturi-Prinzip). Es gibt auch ein manuelles Schraubenzieher-Entlüftungsventil (Ref. 6 – Komponenten), um die Luft nach Wartungsarbeiten abzulassen.



Der Polyphosphatspender muss installiert werden

• vor dem Kessel, an der Kaltwasserzuleitung aus dem Aquädukt
• in vertikaler Position, mit dem Entlüftungsventil nach oben gerichtet. Dank des schwenkbaren Fittings ist die Installation sowohl an vertikalen als auch an horizontalen Rohrstrecken möglich.
• entsprechend der auf dem Armaturenkörper angegebenen Durchflussrichtung.
• Wir empfehlen den Einbau eines Rückschlagventils (R60) vor dem Polyphosphat-Dosierer.



Wartung:

Um die einwandfreie Funktion der Dosiereinheit zu gewährleisten, müssen einige Wartungsarbeiten durchgeführt werden:

• Monatliche Wartung: Sichtprüfung auf Flüssigkeitsaustritt; Sichtprüfung und eventuelle Wiederherstellung des Polyphosphatspiegels (durchschnittliche Dauer 10/12 m3 aufbereitetes Wasser)
• Halbjährliche Wartung: Austausch des O-Rings am Becher; Austausch des Dosierbalgs bei Beschädigung.

• Art : Spender
